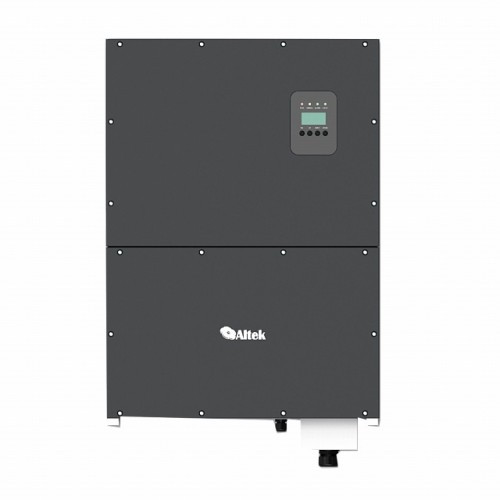

Мережевий інвертор Altek ACRUX-30K Lite
Опис
Характеристики
Інформація для замовлення
ПРИЗНАЧЕННЯ
Мережевий (on-grid, grid-tied) інвертор ACRUX-30K-TM є основним електротехнічним обладнанням в складі мережевих сонячних електростанцій з фотоелектричними модулями. Інвертор призначений для перетворення постійного електричного струму на змінний електричний струм, синхронізований по частоті і фазі з електричною мережею. Електрику, що генерується, можливо експортувати у зовнішню мережу або направляти на власні потреби.
ЗАГАЛЬНА БУДОВА ТА ПРИНЦИП РОБОТИ
Конструкція інвертора передбачає підключення джерела постійного струму у вигляді фотоелектричних модулів (ФЕМ), сторона DC, і зовнішньої мережі змінного струму, сторона АС. Для ефективної роботи інвертора по стороні DC застосовуються силові пристрої МРРТ з алгоритмом відстеження точки максимальної продуктивності ФЕМ. У конструкцію інвертора ACRUX-30K-TM включено три МРРТ, що дозволяє використовувати інвертор для полів ФЕМ з наземною і даховою установкою на різноспрямованих схилах.
Граничне навантаження інвертора фотомодулями становить 39 кВт, що дозволяє збільшити генерацію в зимовий час і умовах низької освітленості.
Для роботи інвертора з перевантаженням по DC в 30% в конструкції передбачений масивний алюмінієвий радіатор з розвиненим профілем ребер. Даний метал з підвищеною теплопровідністю дозволяє отримати рівномірний розподіл тепла по всіх елементах інвертора. Це дозволяє уникати точок концентрації високих температур, які є зонами ризику особливо при високому навантаженні. Відсутність вентиляторів в системі охолодження дозволяє знизити шум від роботи інвертора менше 40дБ. Пасивна система охолодження не вимагає технічного обслуговування у вигляді заміни вентиляторів, які мають рухомі частини.
Для відключення поля ФЕМ передбачений спеціальний DC-вимикач.
Підключення інвертора до зовнішньої трифазної мережі змінного струму здійснюється до виходів фаз, нульового кабелю і заземлення. Сучасна елементна база в конструкції інвертора дозволяє йому працювати з перекосом між фазами до 90В.
Інвертор має можливість роботи з напругою мережі 230В і 400В, відповідно до чинних в Україні стандартів і типом підключення. Широкі діапазони регулювання вихідної напруги інвертора дозволяють працювати в умовах значних коливань напруги в мережі.
Для підключення інвертора до персонального комп'ютера в конструкції інвертора передбачений порт RS-232. Для комунікації інверторів один з одним використовується порт RS- 485, який в свою чергу може бути використаний для підключення пристрою обмеження генерації для проектів під власне споживання.
Інвертор ACRUX-30K-TM має ступень захисту корпусу від проникнення твердих предметів і води IP65, що дозволяє встановлювати його на вулиці.
ПЕРЕВАГИ
- надійна робота з навантаженням ФЕМ до 130% від номінальної потужності інвертора
- 3 МРРТ для максимальної ефективності роботи сонячного поля
- меню українською мовою для зручності використання
- налаштування під українську електричну мережу
- масивний радіатор для ефективного безшумного охолодження
- робота з пристроєм обмеження генерації
- гарантія 5 років від постачальника
- наявність підмінного фонду в разі ремонту або обслуговування
- сумісність з системою Altek Мonitoring
КОМПЛЕКТАЦІЯ
- інвертор
- інструкція з експлуатації
- інструкция із встановлення
- гарантійній талон
- комплект з’єднувачів Sunclix
- комплект кабельних наконечників
- комплект кріпильних болтів М10
- монтажна планка
- кабельний герметичний ввід
- роз’єм Dry Contact
- комплект термоусаджувальних трубок
- комплект кріпильних болтів М6
Мережевий (on-grid, grid-tied) інвертор ACRUX-30K-TM є основним електротехнічним обладнанням в складі мережевих сонячних електростанцій з фотоелектричними модулями. Інвертор призначений для перетворення постійного електричного струму на змінний електричний струм, синхронізований по частоті і фазі з електричною мережею. Електрику, що генерується, можливо експортувати у зовнішню мережу або направляти на власні потреби.
ЗАГАЛЬНА БУДОВА ТА ПРИНЦИП РОБОТИ
Конструкція інвертора передбачає підключення джерела постійного струму у вигляді фотоелектричних модулів (ФЕМ), сторона DC, і зовнішньої мережі змінного струму, сторона АС. Для ефективної роботи інвертора по стороні DC застосовуються силові пристрої МРРТ з алгоритмом відстеження точки максимальної продуктивності ФЕМ. У конструкцію інвертора ACRUX-30K-TM включено три МРРТ, що дозволяє використовувати інвертор для полів ФЕМ з наземною і даховою установкою на різноспрямованих схилах.
Граничне навантаження інвертора фотомодулями становить 39 кВт, що дозволяє збільшити генерацію в зимовий час і умовах низької освітленості.
Для роботи інвертора з перевантаженням по DC в 30% в конструкції передбачений масивний алюмінієвий радіатор з розвиненим профілем ребер. Даний метал з підвищеною теплопровідністю дозволяє отримати рівномірний розподіл тепла по всіх елементах інвертора. Це дозволяє уникати точок концентрації високих температур, які є зонами ризику особливо при високому навантаженні. Відсутність вентиляторів в системі охолодження дозволяє знизити шум від роботи інвертора менше 40дБ. Пасивна система охолодження не вимагає технічного обслуговування у вигляді заміни вентиляторів, які мають рухомі частини.
Для відключення поля ФЕМ передбачений спеціальний DC-вимикач.
Підключення інвертора до зовнішньої трифазної мережі змінного струму здійснюється до виходів фаз, нульового кабелю і заземлення. Сучасна елементна база в конструкції інвертора дозволяє йому працювати з перекосом між фазами до 90В.
Інвертор має можливість роботи з напругою мережі 230В і 400В, відповідно до чинних в Україні стандартів і типом підключення. Широкі діапазони регулювання вихідної напруги інвертора дозволяють працювати в умовах значних коливань напруги в мережі.
Для підключення інвертора до персонального комп'ютера в конструкції інвертора передбачений порт RS-232. Для комунікації інверторів один з одним використовується порт RS- 485, який в свою чергу може бути використаний для підключення пристрою обмеження генерації для проектів під власне споживання.
Інвертор ACRUX-30K-TM має ступень захисту корпусу від проникнення твердих предметів і води IP65, що дозволяє встановлювати його на вулиці.
ПЕРЕВАГИ
- надійна робота з навантаженням ФЕМ до 130% від номінальної потужності інвертора
- 3 МРРТ для максимальної ефективності роботи сонячного поля
- меню українською мовою для зручності використання
- налаштування під українську електричну мережу
- масивний радіатор для ефективного безшумного охолодження
- робота з пристроєм обмеження генерації
- гарантія 5 років від постачальника
- наявність підмінного фонду в разі ремонту або обслуговування
- сумісність з системою Altek Мonitoring
КОМПЛЕКТАЦІЯ
- інвертор
- інструкція з експлуатації
- інструкция із встановлення
- гарантійній талон
- комплект з’єднувачів Sunclix
- комплект кабельних наконечників
- комплект кріпильних болтів М10
- монтажна планка
- кабельний герметичний ввід
- роз’єм Dry Contact
- комплект термоусаджувальних трубок
- комплект кріпильних болтів М6
| Основні атрибути | |
|---|---|
| Виробник | Altek |
| Користувацькі характеристики | |
| Гарантія | 60 місяців |
- Ціна: 60 539 ₴
